Ukens tips 064 (3D-snitt)

[MultiCAD]

MultiCAD v.11 har blant flere nyheter fått en 3D-snitt modul som fungerer etter glideprinsippet.
Åpner du dialogboksen har du mulighet til å bevege snittet slik at tegningen snittes akkurat der du ønsker.
Åpne 3D-snitt ved å trykke på "3D-snitt" og deretter "Åpne dialog…"

Ukens tips 064-01.png (10.73 KiB) Viewed 14330 times

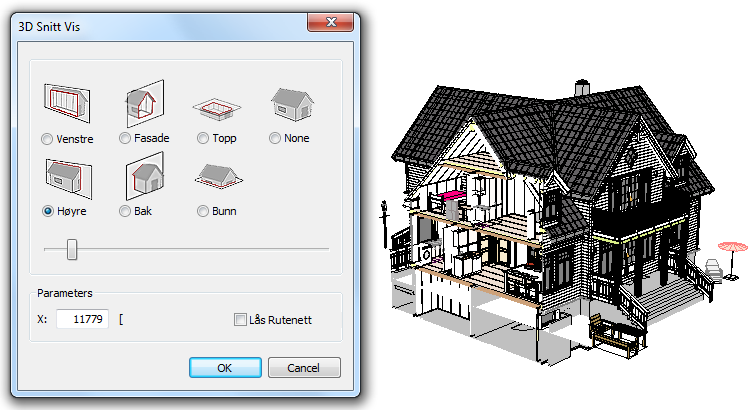

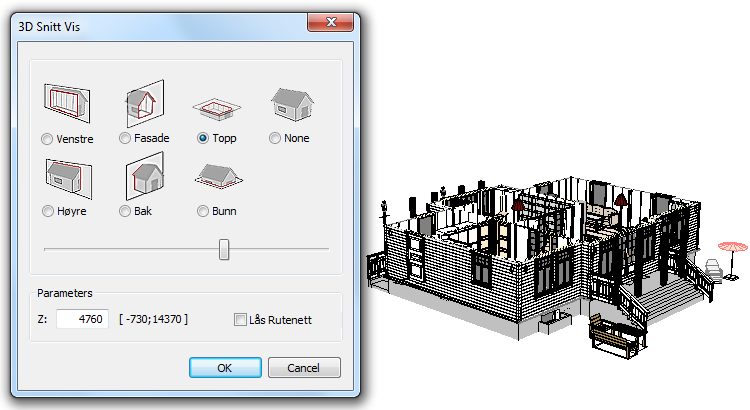

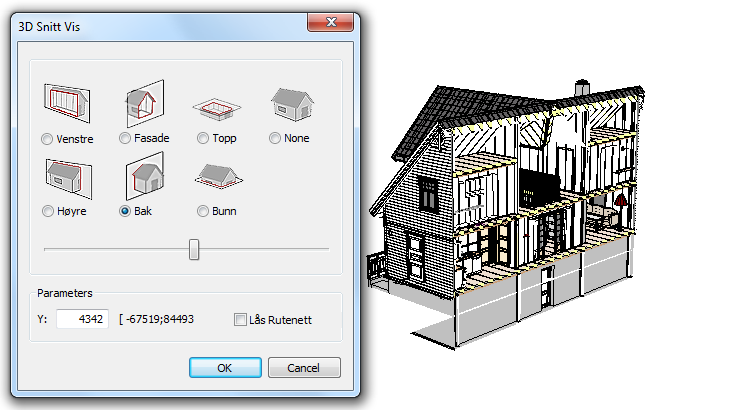

Velg deretter hvilken retning du ønsker snittet i, og dra glidebryteren til rett posisjon.

Ukens tips 064-02.png (55.49 KiB) Viewed 14399 times

Ukens tips 064-03.png (64.7 KiB) Viewed 14400 times

Ukens tips 064-04.png (58.04 KiB) Viewed 14477 times

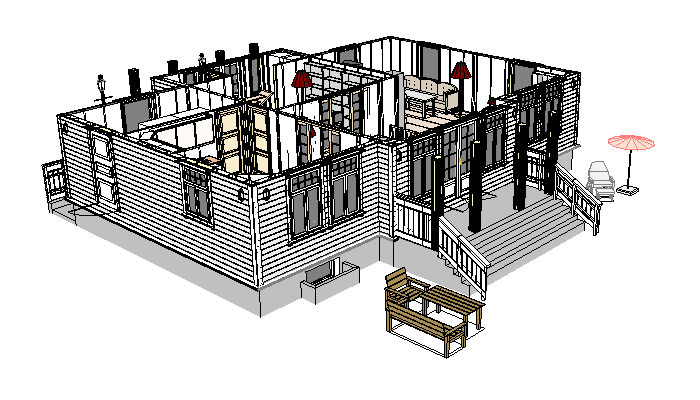

Når du har funnet den posisjonen du ønsker, trykker du "OK" og snittet vises.

Ukens tips 064-05.png (36.63 KiB) Viewed 14405 times

Når du skal ut av 3D-snittet velger du "Ingen" i 3D-snitt.

Ukens tips 064-06.png (12.9 KiB) Viewed 14399 times
