Ukens tips 077 (Ny nivå/lag-dialogboks)

[MultiCAD]

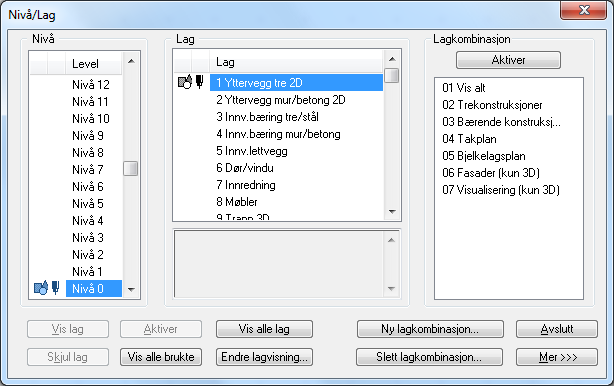

MultiCAD har nå fått en ny Nivå/Lag dialogboks. Hurtigtast for å åpne dialogen: CTRL + F

Ukens tips 077-01.png (31.83 KiB) Viewed 19411 times

Denne dialogboksen er i hovedsak delt i to separate deler; - vanlig lag og nivå til venstre og lagkombinasjoner til høyre. I dette ukens tips vil disse bli behandlet separat.

Nivå/lag.
Knappene er nå flyttet litt og nye har kommet til. Nedenfor vil alle knappene bli sammenlignet med tidligere utgaver samt beskrevet.

Aktiver
Denne knappen har samme funksjon som tidligere: Marker lag i listen og velg "Aktiver" så vil laget bli aktivt. MERK! Under Lagkombinasjoner, til høyre, finnes også en knapp som heter "Aktiver". Denne aktiverer imidlertid kun en lagkombinasjon.

Vis alle brukte
Denne knappen har samme funksjon som tidligere: Alle lag som har blitt brukt i prosjektet vil vises dersom denne knappen trykkes.

Vis lag
Denne knappen het tidligere "Vis" og har samme funksjon som tidligere: Velg ett ikke-aktivt lag i listen og velg "Vis lag" så vil laget vises.

Skjul lag
Denne knappen het tidligere "Skjul" og har samme funksjon som tidligere: Velg ett ikke-aktivt lag i listen og velg "Skjul lag" så vil laget vises.

Vis alle lag/Vis standard lag
Denne knappen er ny og kan ha to statuser, enten "Vis alle lag" eller "Vis standard lag". Grunnet langt flere lag i nye MultiCAD har vi lagt inn en mulighet for å kunne skjule de lagene som ikke er i bruk. Som standard er en god del av disse lagene skjult da de fleste ikke trenger dem i prosjektene. Klikk på knappen for å vise/skjule alle lag.

Endre lagvisning..:

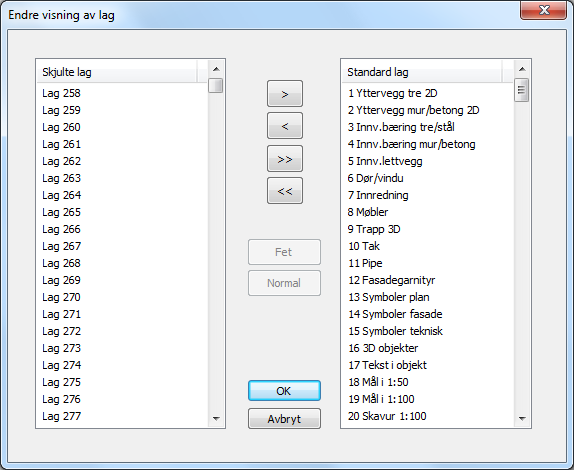

Denne knappen er ny og gir deg mulighet til å flytte lag mellom gruppene "Alle lag" og "Standard lag". Lag du benytter lite kan du enkelt flytte over fra "Standard lag" til "Alle lag", så forsvinner de fra den vanlige lag-listen. Venstreklikk på "Endre lagvisning…" og følgende dialog åpnes:

Ukens tips 077-02.png (32.74 KiB) Viewed 19376 times

Ett lag kan kun være i en av listene. Marker ett eller flere lag og klikk på pilene for å flytte den/de over til den andre listen.

Om du ønsker å utheve noen lag, f.eks. de lagene du bruker mest, marker laget og klikk på knappen "Fet". Laget vil nå bli listet med fet skrift i Nivå/Lag-dialogboksen.

Velg "OK" til slutt.

NS-3451 lagnavn.
MultiCAD støtter nå flere sett med lag. I tillegg til standard MultiCAD-lag kan NS-3451 lagnavn benyttes. Det er ingen problem å bytte mellom disse lagnavnene undervegs i prosjektet.

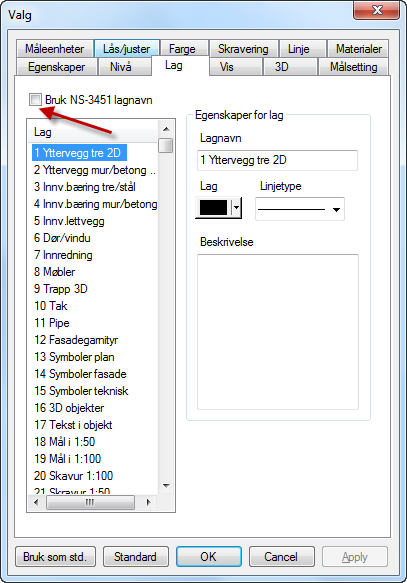

For å bytte til NS3451, velg "Vis" – "Valg…" og fanen lag.

Huk av for "Bruk NS-3451 lagnavn"

Ukens tips 077-03.png (36.86 KiB) Viewed 19436 times

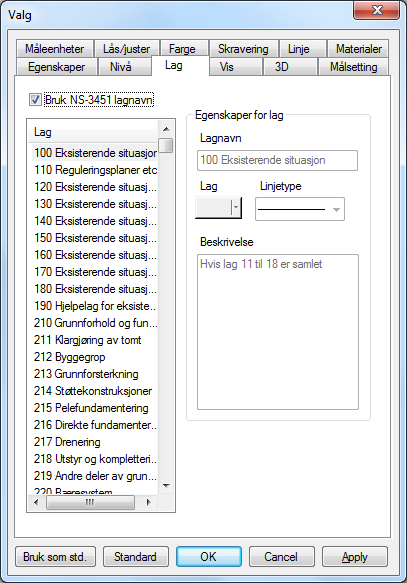

MultiCAD bytter nå til NS 3451 lagnavn:

Ukens tips 077-04.png (37.03 KiB) Viewed 19501 times

Velg "OK" og dialogen lukkes.

Trykk CTRL + F på tastaturet for å åpne Nivå/Lag dialogen.

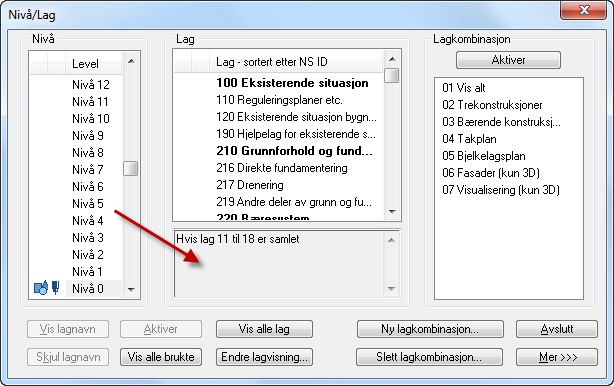

I feltet nedenfor listen med lag er et beskrivelsesfelt. Mange av lagene i NS-3451 har en beskrivelse lagt ved som forklarer hvordan bruken av laget er tiltenkt.

Ukens tips 077-05.png (34.92 KiB) Viewed 19462 times

NS-3451 har delt inn lagstrukturen etter disipliner. I tillegg øker detaljeringsgraden etter hvor mange siffer det er i laget.
Eksempelvis vil laget "2341 Sprosser" være en underkategori "234 Vinduer" som igjen er en underkategori av "23 Yttervegger". Yttervegger er igjen en underkategori av "2 Bygning".

En del av lagene er markert med fet skrift. Disse lagene er typisk hovedlaget..

Sortering av NS-3451 lag

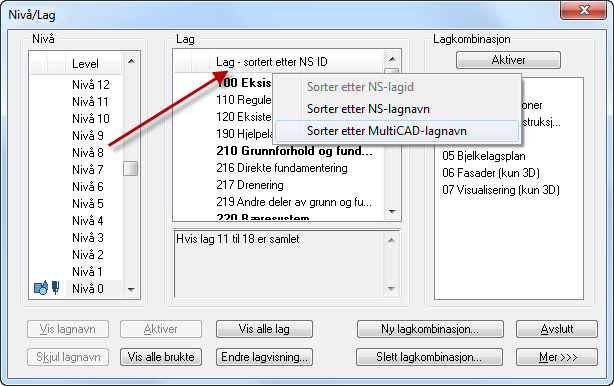

NS-3451 lag kan sorteres på flere måter. Venstreklikk på linjen over listen av lag og velg type sortering:

Ukens tips 077-06.png (38.42 KiB) Viewed 19424 times

Det finnes tre typer sorteringer:

• Sorter etter NS-lagid: Sortering basert på tallet før lagnavnet
• Sorter etter NS-lagnavn: Sortering basert på lagets navn (uten tallet i begynnelsen)
• Sorter etter MultiCAD-lagnavn: Sortering etter tilsvarende lagnavn i MultiCADs standard lagstruktur

Lagkombinasjoner
En viktig nyhet er funksjonen "Lagkombinasjoner". Denne lar deg velge mellom forhåndsdefinerte kombinasjoner av hvilke lag som skal vises og hvilke som skal skjules. Når en lagkombinasjon aktiveres vil alle lag, uavhengig av nivå bli slått på eller av etter hva som beskrives i lagkombinasjonen.

Som standard er det definert noen lagkombinasjoner. For å aktivere en av disse, venstreklikk på lagkombinasjonen og velg "Aktiver". MultiCAD skanner så gjennom hele tegningen og skjuler /viser lag etter som beskrevet i lagkombinasjonen.

Lagkombinasjoner-delen av denne dialogen har tre knapper:

Aktiver
Venstreklikk på en lagkombinasjon og velg "Aktiver". MultiCAD skanner så gjennom hele tegningen og skjuler /viser lag etter som beskrevet i lagkombinasjonen.

Ny lagkombinasjon… / Endre lagkombinasjon…

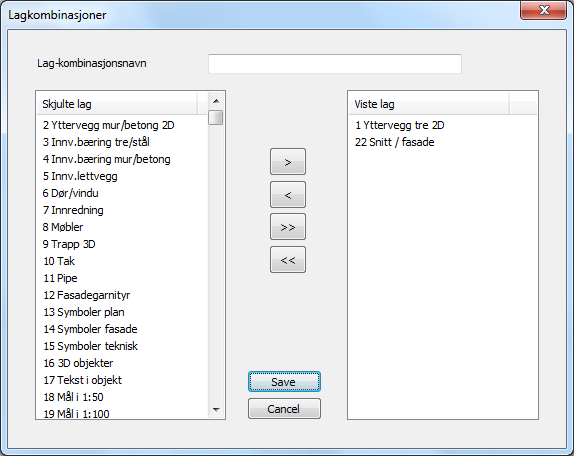

Denne knappen har to funksjoner avhengig av om en lagkombinasjon allerede er valgt. Sørg for at ingen lagkombinasjoner er valgt og trykk deretter på "Ny lagkombinasjon…". Følgende dialog åpnes:

Ukens tips 077-07.png (29.97 KiB) Viewed 19352 times

Fyll inn lagkombinasjonsnavn og velg hvilke lag som skal skjules eller vises.

Velg til slutt "Lagre".

For å endre en eksisterende lagkombinasjon venstreklikker du først på lagkombinasjonen og deretter på "Endre lagkombinasjon…" Samme dialogboks vil nå åpnes. Velg "Lagre" til slutt.

Slett lagkombinasjon
Denne knappen sletter valgte lagkombinasjon.
